Slitte di avanzamento



Slitte lineari elettriche e pneumatiche su quattro pattini a ricircolo di sfere, su richiesta possono essere equipaggiate con pattini a rulli.

Sono idonee per l’abbinamento con unità di lavoro, le quali possono essere installate parallele o perpendicolari all’asse di alimentazione.

La movimentazione avviene con vite a ricircolo di sfere o con cilindro pneumatico in base al modello.

Tutte le slitte lineari elettriche e pneumatiche sono equipaggiate con fine corsa multiplo a tre contatti.

La versione con vite a ricircolo di sfere viene fornita senza servomotore brushless. Su richiesta è possibile predisporre le slitte per l’installazione del servomotore del cliente con trasmissione in linea o rinviata.

slitte lineari elettriche

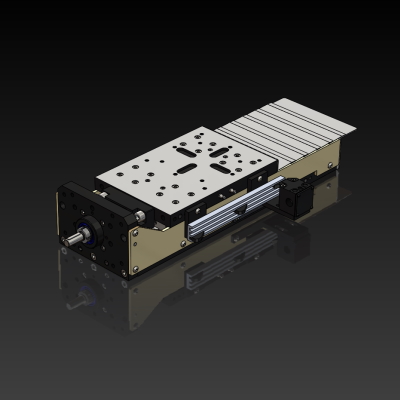

SL30E.120

– Avanzamento con vite a ricircolo di sfere Ø20×5

– Corsa 120mm

– Spinta massima 5500 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 5,5 N

trasmissione con rapporto 1:2 max 2,5 N





slitte lineari elettriche

SL30E.150

– Avanzamento con vite a ricircolo di sfere Ø20×5

– Corsa 150mm

– Spinta massima 5500 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 5,5 N

trasmissione con rapporto 1:2 max 2,5 N





slitte lineari elettriche

SL30E.190

– Avanzamento con vite a ricircolo di sfere Ø20×5

– Corsa 190mm

– Spinta massima 5500 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 5,5 N

trasmissione con rapporto 1:2 max 2,5 N





slitte lineari elettriche

SL30E.250

– Avanzamento con vite a ricircolo di sfere Ø20×5

– Corsa 250mm

– Spinta massima 5500 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 5,5 N

trasmissione con rapporto 1:2 max 2,5 N





slitte lineari pneumatiche

SL30P.125

– Avanzamento pneumatico

– Corsa 125mm

– Cilindro pneumatico Ø80 / Ø100

– Battuta meccanica regolabile

– Regolatore idraulico corsa 75mm

– Spinta a 6 bar 2700 N





slitte lineari pneumatiche

SL30P.150

– Avanzamento pneumatico

– Corsa 150mm

– Cilindro pneumatico Ø80 / Ø100

– Battuta meccanica regolabile

– Regolatore idraulico corsa 100mm

– Spinta a 6 bar 2700 N





slitte lineari pneumatiche

SL30P.200

– Avanzamento pneumatico

– Corsa 200mm

– Cilindro pneumatico Ø80 / Ø100

– Battuta meccanica regolabile

– Regolatore idraulico corsa 75mm

– Spinta a 6 bar 2700 N





slitte lineari pneumatiche

SL30P.250

– Avanzamento pneumatico

– Corsa 250mm

– Cilindro pneumatico Ø80 / Ø100

– Battuta meccanica regolabile

– Regolatore idraulico corsa 100mm

– Spinta a 6 bar 2700 N





slitte lineari elettriche

SL45E.250

– Avanzamento con vite a ricircolo di sfere Ø32×5

– Corsa 250mm

– Spinta massima 9000 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 9,0 N

trasmissione con rapporto 1:2 max 4,5 N





slitte lineari elettriche

SL45E.400

– Avanzamento con vite a ricircolo di sfere Ø32×5

– Corsa 400mm

– Spinta massima 9000 N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 9,0 N

trasmissione con rapporto 1:2 max 4,5 N





SL50E.250

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 250mm

– Spinta massima 21000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 20 N

trasmissione con rapporto 1:2 max 10 N





SL50E.400

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 400mm

– Spinta massima 21000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 20 N

trasmissione con rapporto 1:2 max 10 N





SL60E.250

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 250mm

– Spinta massima 21000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 20 N

trasmissione con rapporto 1:2 max 10 N





SL60E.400

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 400mm

– Spinta massima 21000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 20 N

trasmissione con rapporto 1:2 max 10 N





SL70E.250

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 250mm

– Spinta massima 29000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 30 N

trasmissione con rapporto 1:2 max 15 N





SL70E.400

– Avanzamento con vite a ricircolo di sfere Ø40×5

– Corsa 400mm

– Spinta massima 29000N

– Coppia servomotore massima installabile:

trasmissione con rapporto 1:1 max 30 N

trasmissione con rapporto 1:2 max 15 N
